2022年4月自考02183机械制图一试题（历年真题）

2022年4月自考机械制图一真题试卷出来了，免费下载哦，欢迎有需要的同学下载学习哦，此外还包含2022年4月高等教育自学考试全国统一命题考试真题试卷免费下载

绝密★启用前

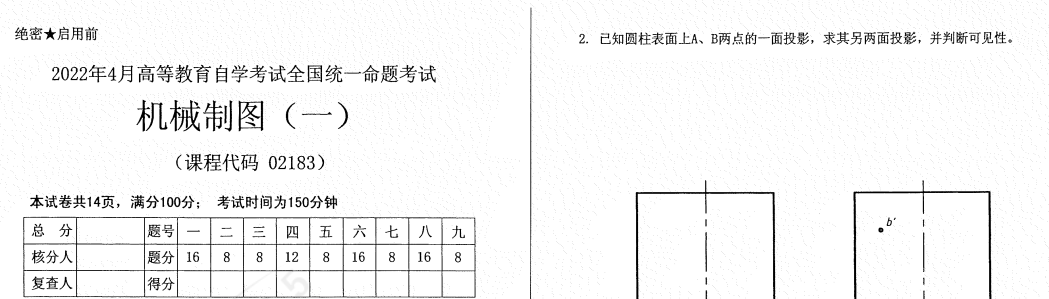

2022年4月高等教育自学考试全国统一命题考试机械制图（一）

（课程代码02183）

点击免费下载：2022年4月高等教育自学考试全国统一命题考试

（本大题共两小题，每小题&分，共16分）

1.直线MN与直线AB平行，且与CD交于点N,求直线MN的两面投影。

得分

评卷人

复查人

截交线作图题（8分）

三.相贯线作图题（8分）

3.补全半圆球被平面截切后的水平投影和侧面投影。

4.根据立体的主视图和俯视图，补全左视图。

四.组合体作图题（12分）

得分

评卷人

复查人

五.组合体尺寸标注题（8分）

6.在组合体的主视图和俯视图中标注尺寸（尺寸数值按1:1在图中量取井取整）o

得分评卷人复查人

六.表达方法作图题（16分）

七.标准件、常用件作图题（8分）

7.根据主视图和俯视图，作出A-A全剖视的左视图。

8.分析左边螺栓连接装配图中的错误，将正确的图形画在右边指定位置处。

机械制图（一）试卷第7页（共14页）

I得分I评卷人I复查人I八•读装配图（见本卷11、12页）并拆画零件图

（本大题共3小题，其中第9小题7分，第10小题6分，

——  第11小题3分，共16分）

9.按指定的表达方案拆画出夹具体（序号7）零件图（补画完整全剖视的主视图,

左视图和俯视图己经给出，其他视图不画）。

本娜是剛盘零榔 淋孔的-种专用頰。工件 （国中双点醱所示）套缺 翎上由开口蟾6秫母雅 1根胸套5的。硏7孔 伸入即可较楙楠削工件上 赫于周向的孔。更换膩5可 加工不同直径大小的孔。

得分评卷人复查人 九.计算机三维绘图题（Autodesk Inventor 2012）

（本大题共4小题，每小题2分，共8分）

12.下面三种线是否都可以作为草图镜像命令的镜像线？

1）中心线（图4） ； 2）直线（图5） ； 3）构造线（图6） o

13.下面三种线是否都可以作为旋转命令中的旋转轴？

1）中心线（图7） : 2）直线（图8） ； 3）构造线（图9）。

15.图12所示立体的两侧各作出了一条草图直线，这时用加强筋命令能否创建出如 图13所示的两个三角形肋板？ 【 】

点击免费下载：2022年4月高等教育自学考试全国统一命题考试

以上就是2022年4月自考机械制图一真题试卷，有需要的同学可以自行下载使用，有什么问题可以随时留言咨询。
