2022年4月自考02185机械设计基础试题（历年真题）

2022年4月自考机械设计基础真题试卷出来了，免费下载哦，欢迎有需要的同学下载学习哦，此外还包含2022年4月高等教育自学考试全国统一命题考试真题试卷免费下载。

绝密★启用前

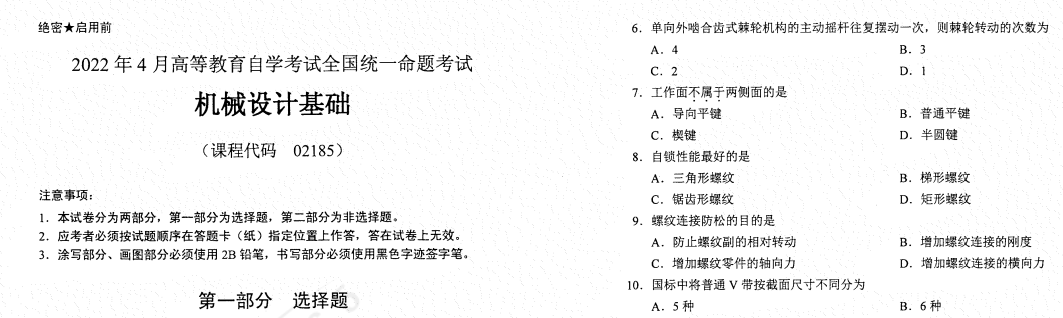

2022年4月高等教育自学考试全国统一命题考试机械设计基础

（课程代码02185）

注意事项：

1. 本试卷分为两部分，第一部分为选择题，第二部分为非选择题。
2. 应考者必须按试题顺序在答题卡（纸）指定位置上作答，答在试卷上无效。
3. 涂写部分、画图部分必须使用2B铅笔，书写部分必须使用黑色字迹签字笔。

点击免费下载：2022年4月高等教育自学考试全国统一命题考试

一、单项选择题:本大题共20小题，每小题2分，共40分。在每小题列出的备选项中 只有一项是最符合题目要求的，请将其选岀。

1. 机器中制造的单元称为
2. 零件 构件

C.机件 D.部件

2. 对运动不起作用的对称部分所引入的约束是机构的

A.过约束 B.虚约束

C.复合钗链 D.局部自由度

3. 钗链四杆机构中，若最短杆与最长杆长度之和大于其余两杆长度之和，为了获得双 摇杆机构，则机架应取

A.最短杆 B.最短杆的相邻杆

C.最短杆的相对杆 D.任何一杆

4. 已知一曲柄摇杆机构中的行程速度变化系数K=2,则极位夹角。为
5. 30°
6. 60° D. 90°
7. 一般情况下，凸轮机构的从动件在推程按简谐运动规律运动时，从动件在推程的
8. 始、末两点处均有刚性冲击
9. 始、末两点处均有柔性冲击
10. 始点处有剛性冲击，末点处有柔性冲击
11. 始点处有柔性冲击，末点处有刚性冲击

17.圆锥滚子轴承基本代号中的类型代号是

1. 7
2. 6
3. 5 D. 3

18.只能承受较大的径向载荷，不能承受轴向载荷的滚动轴承类型是

1. 7
2. 铁路车辆的车轮轴属于

A.转轴

C.传动轴

20. 机器安装飞轮后的周期性速度波动会

A.根除

C.不变

B.减小

D.增大

第二部分非选择题

二、填空题:本大题共10空，每空1分，共10分。

21. 若将对心曲柄滑块机构的曲柄改为机架，则其将演化为—机构。
22. 凸轮的基圆半径越—，凸轮机构的压力角越小。
23. 槽轮机构分为外槽轮机构和内槽轮机构，电影放映机中的槽轮机构属于 _槽轮机 构。
24. 根据不同的用途，平键分为普通平键、导向平键和—o
25. 钗制孔螺栓是靠螺栓杆受—和螺栓杆与孔壁间的挤压来承受横向载荷的。
26. 带传动正常工作时，其—不恒定的原因是存在弹性滑动现象。
27. 齿面磨损和轮齿弯曲疲劳折断是—齿轮传动的主要失效形式。
28. 斜齿圆柱齿轮的螺旋角p一般指的是—圆柱面上的螺旋角。
29. 滑动轴承的润滑剂主要有润滑油、润滑脂和固体润滑剂等三大类，其中应用最为广 泛的是—。
30. 对于动不平衡的转子，需加平衡质量的最小数目为—o

三、分析题:本大题共2小题，每小题6分，共12分。

31.某开式蜗杆-斜齿圆柱齿轮传动如题31图所示。已知斜齿轮4的转速勺和螺旋线方 向，蜗杆1为主动轮。要求II轴所受的轴向力较小，试在图中标出：

（1） 蜗杆1和蜗轮2的螺旋线方向；

（2） I轴和II轴转速方向；

（3） 蜗轮2与齿轮3的轴向力&和妇的方向。

题31图

32.题32图所示的3块钢板釆用4个普通螺栓连接，螺栓的小径为去,接合面的摩擦 系数为方可靠性系数为K螺栓材料的许用应力为[b],试根据结构图确定被连接 件接合面的数目加值，并推导出该螺栓组能传递的最大横向载荷Rmax的表达式。

R/2+R/2

四、计算题:本大题共4小题，每小题6分，共24分。

33.某平面机构如题33图所示。

（1） 说明机构是否有复合钗链、局部自由度和虚约束，若有，请指出其位置;

（2） 计算机构的自由度。

36.某机械传动中轴承配置形式如题36图所示，轴承内部轴向力5 = 0.687;,两轴承径
向载荷贝=8000N,凡2=5280N,外加轴向载荷^,=1600N,乌=2800N。

（1） 画出两轴承内部轴向力§和是的方向；

（2） 计算两轴承的轴向载荷妇和妇。

题33图

34. 一对标准渐开线直齿圆柱齿轮外啮合传动，己知标准中心距尸216 mm,齿轮的模 数m = 4mm,小齿轮齿根圆直径dn=98mm,齿轮压力角a = 20°，齿顶高系数A_a^，=l> 顶隙系数c*=0.25。试求：

（1） 两齿轮齿数z】、Z2和传动比i_n；

（2） 齿轮2的分度圆直径《、齿顶圆直径dq和基圆直径

35. 己知题35图所示轮系中各轮的齿数为Z]=Z4=99, z₂=101, z₃ =100 _o

（1） 说明该轮系的类型；

（2） 计算传动比知，并说明齿轮1和行星架H的转向关系。

题36图

五、设计题:本大题共2小题，每小题7分，共14分。

37.题37图所示为一偏心曲柄滑块机构，已知滑块为主动件。

（1） 标出图示位置机构的压力角a和传动角>；

（2） 在图上画出机构的死点位置。

38.某轴系结构如题38图所示，按示例①，找出错误，对其编号并说明错误原因（不 少于7处）。（注：不考虑轴承的润滑方式以及图中的倒角和圆角）

题38图 示例：①缺少调整垫片

点击免费下载：2022年4月高等教育自学考试全国统一命题考试

以上就是2022年4月自考机械设计基础真题试卷，有需要的同学可以自行下载使用，有什么问题可以随时留言咨询。
