机密★启用前

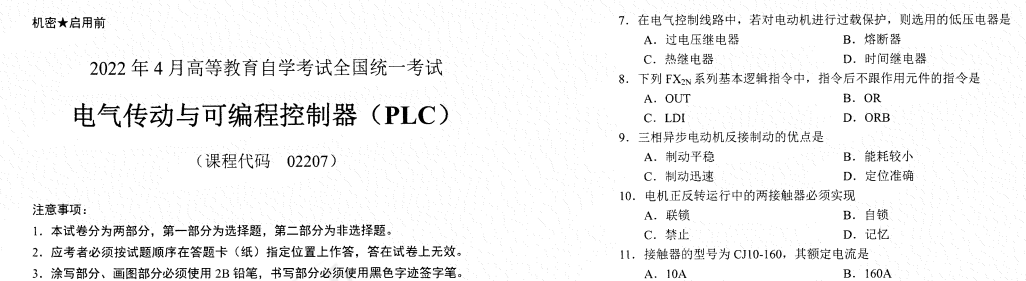

2022年4月高等教育自学考试全国统一考试电气传动与可编程控制器（PLC）

（课程代码02207）

点击免费下载：2022年4月高等教育自学考试全国统一命题考试

注意事项：

• 本试卷分为两部分，第一部分为选择题，第二部分为非选择题。
• 应考者必须按试题顺序在答题卡（纸）指定位置上作答，答在试卷上无效。
• 涂写部分、画图部分必须使用2B铅笔，书写部分必须使用黑色字迹签字笔。

第一部分选择题

一、单项选择题：本大题共20小题，每小题1分，共20分。在每小题列出的备选项中 只有一项是最符合题目要求的，请将其选出。

1.低压电器是用于额定交流电压多少V及以下

6.电气原理图中下列说法正确的是

1. 必须使用国家统一规定的文字符号
2. 必须使用地方统一规定的文字符号
3. 必须使用国际电工组织统一规定的文字符号
4. 都不是
5. 在电气控制线路中，若对电动机进行过载保护，则选用的低压电器是

A.过电压继电器 B.嬌断器

C.热继电器至 D.时间继电器

8. 下列FXzn系列基本逻辑指令中，指令后不跟作用元件的指令是
9. OUT B. OR
10. LDI D. ORB
11. 三相异步电动机反接制动的优点是

A.制动平稳 B.能耗较小\ ■

C.制动迅速 D.定位准确

10. 电机正反转运行中的两接触器必须实现

A.联锁 B.自锁

C.禁止 D.记忆

11. 接触器的型号为CJ10-160,其额定电流是
12. 10A B. 160A
13. 10-160A D.大于 160A
14. 时间继电器的作用是

A.短路保护 B.过电流保护

C.延时通断主回路” D.延时通断控制回路

13. llkW以上的笼型电劫机，进行起动时应采

A.全压起动 B.减压起动

C.刀开关直接起动 D.接触器直接起动

14. 三相异步电动机采用能耗制动时，当切断电源时，将

A.转子回路串入电阻 B.定子任意两相绕组进行反接

C.转子绕组进行反接. D.给定子绕组送入直流电

15. PLC的输出有三种形式：继电器输出，晶体管输出，晶闸管输出。请问只能带直流 负载的是

A.继电器输出 B.晶体管输岀

C.晶闸管输出 D.三者都可以

16. 在以下设备中可以作为PLC输入设备的是

A.限位开关 B.接触器的线圈

C.电磁阀 D.指示灯

17. 下列结构中，PLC的基本组成结构的是
18. CPU B.输入、输出接口

C.存储器 D.定时器

18/ PLC应用最广泛的编程语言是

A.语句表

C.高级语言

第二部分非选择题

三、填空题：本大题共10小题，每小题1分，共10分。

31. 常用的低压电器是指额定工作电压在直流 V及以下。
32. 笼型异步电动机有直接起动和 两种方式。
33. 异步电动机的转速公式”= 。
34. 当几个条件同时具备时，才使电器线圈得电动作，可用几个动合触点与线圈 实现。
35. 电动机反接制动时为防止制动电流过大，~般在主电路中串入 。
36. PLC直流供电电压一般采用  V。
37. 在CPM1A的PLC指令中，复位指令为 。
38. 行程开关也称 开关或终点开关。
39. 电气控制电路分为 和控制电路。
40. 三相异步电动机的调速方法有调压调速、变极调速和

END

六、综合设计题：本大题共2小题，每小题7.5分，共15分。

48. 设计一个三相异步电动机正一反一停的主电路和控制电路，并具有短路、过载保护。
49. 试设计一个控制电路。有3台电动机，用一个按钮控制。第1次按下按钮时，Ml 启动；第2次按下按钮时，M2启动；第3次按下按钮时，M3启动。再按］次按钮 3台电动机都停止。试设计梯形图。
