绝密★启用前

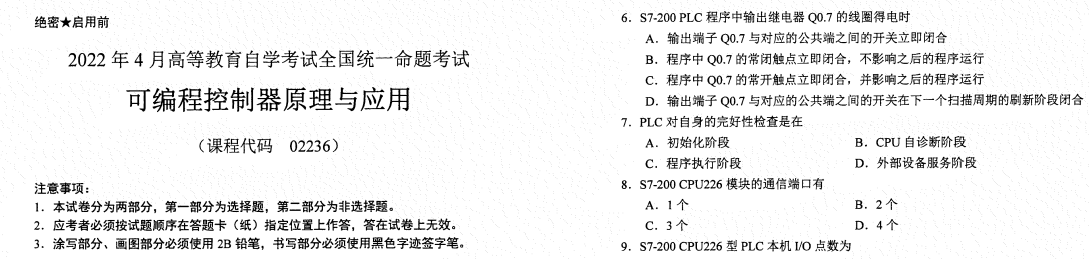

2022年4月高等教育自学考试全国统一命题考试可编程控制器原理与应用
（课程代码02236）
注意事项：
- 本试卷分为两部分，第一部分为选择题，第二部分为非选择题。
- 应考者必须按试题顺序在答题卡（纸）指定位置上作答，答在试卷上无效。
- 涂写部分、画图部分必须使用2B铅笔，书写部分必须使用黑色字迹签字笔。
点击免费下载：2022年4月高等教育自学考试全国统一命题考试
第一部分选择题
一、单项选择题：本大题共10小题，每小题2分，共20分。在每小题列出的备选项中 只有一项是最符合题目要求的，请将其选出。
- PLC的用户存储器用于存放
- 用户程序和数据 输入数据
C.输岀数据 D.系统程序
- 关于S7-200 PLC特殊继电器SM,描述正确的是
- 0常用来做初始化处理
- 1运行期间始终为1
- SM的定义用户可以改变
- 5输出时钟脉冲，周期Is,占空比1 ： 1
- 暂不考虑输出，有18个数字量输入信号，不使用扩展单元/模块，可选用
- CPU222 B. CPU224
- CPU224XP D. CPU226
- S7-200PLC的数据存储区可以划分为输入继电器区、输出继电器区、定时器区及
A.计数器区 B.字存储区
C.双字存储区 D.高速脉冲输出区
- 在当前扫描周期的采样阶段，S7-200PLCCPU模块的输入端子2和对应的公共端
1M之间输入为—时，输入继电器10.2对应的常开触点闭合，常闭触点断开。
- DC220V B. 0V
- DC24V D. AC220V
可编程控制器原理与应用试题第1页（共5页）
- S7-200 PLC程序中输出继电器7的线圈得电时
- 输出端子7与对应的公共端之间的开关立即闭合
- 程序中7的常闭触点立即闭合，不影响之后的程序运行
- 程序中7的常开触点立即闭合，并影响之后的程序运行
- 输出端子7与对应的公共端之间的开关在下一个扫描周期的刷新阶段闭合
| 7. PLC对自身的完好性检查是在 | |
| A.初始化阶段 | B. CPU自诊断阶段 |
| C.程序执行阶段 | D.外部设备服务阶段 |
| 8. S7-200 CPU226模块的通信端口有 | |
| A. 1个 | B. 2个 |
| C. 3个 | D. 4个 |
| 9. S7-200 CPU226 型 PLC 本机 I/O 点数为 | |
| A. 8/16 | B. 14/10 |
| C. 14/16 | D. 24/16 |
| 10.不熊使用位寻址方式存取信息的寄存器是 | |
| A. I . . … | B. Q |
| C. SM | D. AC |
| 第二部分 | 非选择题 |
二’ 填空题：本大题共10小题，每小题1分，共10分。
- S7-200 PLC断电延时型定时器，断电时间到后，定时器常开触点 =
- CTUD C0, +5是 型计数器。
- 对用户程序的解释和执行，由PLC的 单元完成。
- PLC的输岀通常有 、晶体管和晶闸管三种接口型式。
- 执行如下程序，1=0的情况下，10.0上输入第3个脉冲后，Q0.1=
Network 1
LD 10.0
LD 10.1
CTU CO, 5″. •
Network 2 – . .
LD “CO'”
– Q0.1
- MOV_B指令主要用于数据的 与处理。
- PLC通电后首先执行 程序。
- STEP7-Micro/WIN编程软件在离线方式下可创建、编辑和 程序。
- 复位指令Rb,N中，N的范围是 o
- S7-200 PLC 1ms定时器最大延时时间是 s。
三、 简答题：本大题共4小题，每小题5分，共20分。
- PLC是由哪些基本部件组成的？
- 简述PLC控制系统配置应遵循的原则。
- S7-200 PLC中的数据类型有哪几种？
- 在设计PLC控制系统时，怎样选择PLC的I/O端子的数量和存储器的容量？
四、 程序转换题：本大题共2小题，每小题5分，共10分。
25.将题25图所示梯形图程序转换成语句表程序。
五’ 简单应用题：本大题共2小题，每小题8分，共16分。
27.题27图为一个电动机延时自动停止的应用梯形图程序，试回答:
- 按下起动按钮，电动机是否立即起动？
- T37是哪种定时器？
- T37的定时长度是多少秒？
- C20是哪种计数器？
- 不按停止按钮，电动机起动后经多长时间自动停止？
题25图
26.将下面的语句表程序转换成梯形图程序。 网络1
LD 110.0
O Q10.0
= Q10.0
A 10.1
TON T41,30
网络2
LD T41
LPS
A 10.2
= Q10.2
LRD
= Q0.3
LPP
= Q0.4
28.题28图所示为一个跑马灯程序，试回答。
- MOV_B是什么指令？
- ROLB是哪种移位指令？
- 当第一个正跳变脉冲到来时，有几盏灯亮？
- 每次变化的时间间隔长度是多少秒？
- 从起动开始，经过多少秒完成一个循环周期？
题28图
六、设计题：本大题共2小题，每小题12分，共24分。
- 一个皮带运输控制系统，按钮SB1是起动按钮，按钮SB2是停止按钮，顺序按下
SB1和SB2后，皮带电机Ml、M2和M3 （分别由接触器KM1、KM2和KM3驱动） 依照题29图所示的时序图动作。
要求：（1）写出I/O分配表；
（2）编写梯形图程序。
题29图
30.用S7-200 PLC设计一个核酸检测系统控制程序。控制要求：系统在运行时需 要保持系统内部处于负压状态，防止病毒扩散，负压由风机Ml （由接触器KM1 驱动）产生，当负压满足需求时，负压检测传感器SQ1断开，当负压不满足需求 时，传感器SQ1接通。
按下起动按钮SB1,风机Ml开始运行，系统内部压力逐渐减小，当传感器SQ1 接通后，风机Ml再运行5分钟停止，风机停止后，系统内部压力逐渐升高，当SQ1 断开时，风机Ml立即起动。
任何时候按下停止按钮SB2,风机Ml立即停止运行。
要求：（1）写出I/O分配表；
（2）编写梯形图程序。
