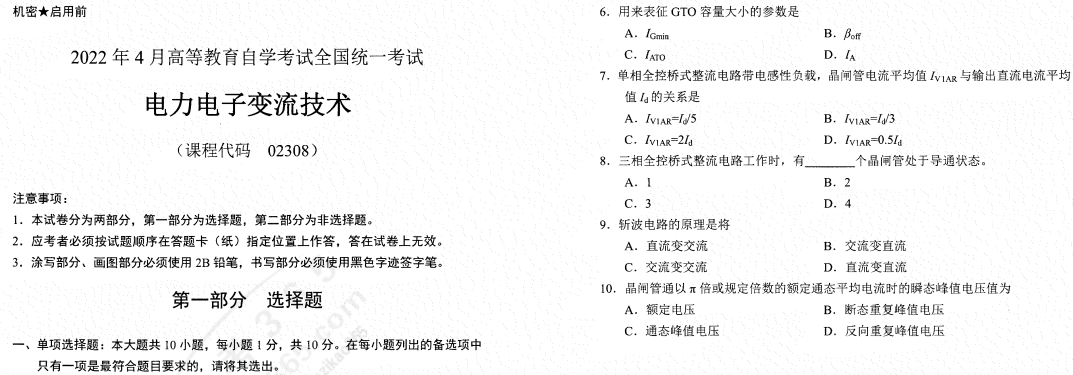

机密★启用前

2022年4月高等教育自学考试全国统一考试电力电子变流技术

（课程代码02308）

注意事项：

1. 本试卷分为两部分，第一部分为选择题，第二部分为非选择题。
2. 应考者必须按试题顺序在答题卡（纸）指定位置上作答，答在试卷上无效。
3. 涂写部分、画图部分必须使用2B铅笔，书写部分必须使用黑色字迹签字笔。

点击免费下载：2022年4月高等教育自学考试全国统一命题考试

第一部分选择题

一、单项选择题：本大题共10小题，每小题1分，共10分。在每小题列出的备选项中 只有一项是最符合题目要求的，请将其选出。

1. 当晶闸管承受 电压时，不论门极加何种极性触发电压，晶闸管都处于关断 状态。

A.正向阳极 B.反向阳极

C.反向阴极 D.正向阴极

2. 在规定条件下，晶闸管允许连续通过工频正弦半波电流的最大平均值称为

A.维持电流 ，B.擎住电流

C.额定通态平均电流 D.浪涌电流

3. 单相全控桥式整流电路，带电阻性负载时，晶闸管整流输岀直流电压平均值Ud为
4. 0.9（7, （1+cosa） /2 B. 42UJ2
5. 0.45C/₂（1+cosa） /2 D. 0.45C/₂（1+sina） /2
6. 三相半波可控整流电路带电阻性负载，当a> 时，输出电压电流波形会出现 断续的现象。
7. 30°
8. 60° D. 90°

5.三相半波可控整流电路大电感负载时的移相范围为

1. 0-90° B. 90° -180°
2. 晶闸管通以7U倍或规定倍数的额定通态平均电流时的瞬态峰值电压值为

A.额定电压 B.断态重复峰值电压

C.通态峰值电压 D.反向重复峰值电压

6.用来表征GTO容量大小的参数是

第二部分非选择题

二、填空题：本大题共10小题，每小题1分，共10分。

11. 门极开路及额定结温下，允许重复施加于晶闸管阳极和阴极之间的正向峰值电压称 为 。
12. 品闸管阳极伏安特性是指阳极与阴极的电压与 的关系。
13. 交流侧过电压保护可分为 和非线性元件保护。
14. 逆导晶闸管需要将晶闸管和 反并联使用。
15. 非线性元件保护可以作为过 保护。
16. 晶闸管门极触发电压用符号 表示。
17. GTR集电极电压达到通常所说的击穿电压，集电结发生雪崩击穿，这就是 。
18. 触发脉冲相位的前后移动称为 。
19. 设正弦调制波电压幅值为U_m,三角形载波电压幅值为t/cm，则调制比M为 。
20. 在相同载波比情况下，釆用消谐技术的SPWM比普通方法的SPWM方法谐波畸变 率要 。

三、 简答题：本大题共3小题，每小题4分，共12分。

21. 晶闸管反向重复峰值电压怎样定义的？该参数与反向不重复峰值电压有何关系？
22. 什么是无源逆变电路？
23. 简述多重化抑制方法的原理。

四、 问答题：本大题共3小题，每小题8分，共24分。

24. 要求触发电路具备的四种功能分别是什么？
25. 有源逆变产生的条件是什么？
26. 通常采取什么措施防止逆变失败？请列举三种。

五、 综合分析题：本大题共2小题，每小题12分，共24分。

27. 请写岀下图所示三相全控桥式整流电路的触发脉冲顺序,

六、计算题：本大题共2小题，每小题10分，共20分。

29. 如图所示的三相半波可控整流电路，带大电感负载，a=6（T , R=2Q,变压器二次 相电压S=220V,试计算负载电流厶，并按裕量系数2确定晶闸管的额定电流和额 定电压。

题29图

30. 如图所示全控桥式变流电路工作于有源逆变状态。Z很大，R=1.2Q,变压器二次电 压CA=200V,电动机负载处于发电制动运行状态，其反电动势为£d=—300V。若要 求电机在制动过程中的负载电流为66A,试求出此时的逆变控制角黒

V14 V15 V16 题27图

28. 请画出图中所示单相二重逆变电路输出电压波形“°。
