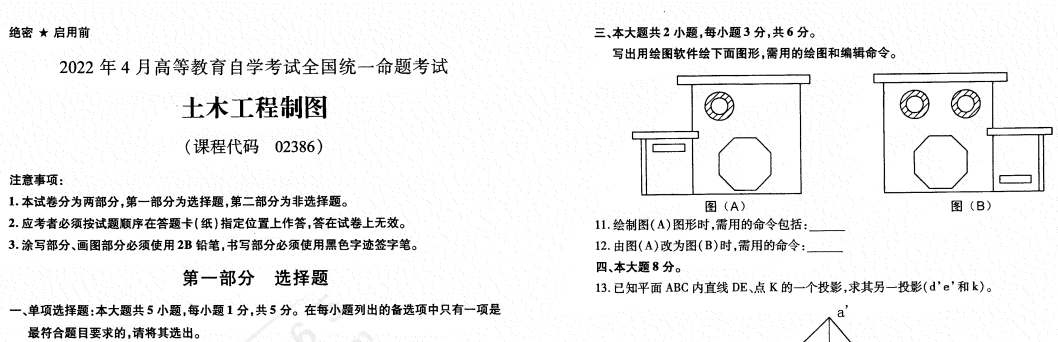

绝密★启用前

2022年4月高等教育自学考试全国统一命题考试土木工程制图

(课程代码02386)

注意事项:

  1. 本试卷分为两部分,第一部分为选择题,第二部分为非选择题。
  2. 应考者必须按试题顺序在答题卡(纸)指定位置上作答,答在试卷上无效。
  3. 涂写部分、画图部分必须使用2B铅笔,书写部分必须使用黑色字迹签字笔。

点击免费下载:2022年4月高等教育自学考试全国统一命题考试

第一部分选择题三、本大题共2小题,每小题3分,共6分。

一、单项选择题:本大题共5小题,每小题1分,共5分。在每小题列出的备选项中只有一项是 最符合题目要求的,请将其选出。

1 .直线AB的正面投影反映实长,该直线为

A.水平线 B.正平线 C.侧平线 D.一般位置线

2.楼层结构平面图中构件代号KB表示

A.空心板 B.现浇板 C.檐口板 D.雨篷板

3 .建筑施工图中,定位轴线釆用的线型为

A.细实线 B.细虚线 C.中实线 D.细单点长画线

4. 圆锥被平面截切,锥轴与截平面夹角等于锥轴与锥素线夹角时,截交线为

A.抛物线 B.直线 C.椭圆 D.双曲线

5. 在土建图中,混凝土的材料图例表示为

A. ZZ/ B. C. D.

五、本大题共4小题,每小题2分,共8分。

判定两直线的相对位置(平行、相交、交叉)。

第二部分非选择题

二、填空题:本大题共5小题,每小题1分,共5分。

    1. 投影法分为平行投影和 两类。
    2. 在绘制建筑详图时,剖到的轮廓线应画成 线。
    3. 双曲抛物面的形成是由一条直母线沿两条交叉直线移动,且与一导平面
    4. 在CAD绘图中,可对块进行类似于实体的各种操作,包括移动、删除、 等。
    5. 平面对水平面的最大斜度线具有特性为与平面内的水平线 O
    6. 写出用绘图软件绘下面图形,需用的绘图和编辑命令。1.绘制图(A)图形时,需用的命令包括:
    7. 由图(A)改为图(B)时,需用的命令:.  四、本大题8分。
    1. 已知平面ABC内直线DE、点K的一个投影,求其另一投影(d,e’和k)。

六、作图题:本大题共6小题,共56分。 求立体的第三投影图。

18.求水平投影图(7分)

19.求侧面投影图(7分)

21.补全穿孔四棱柱的水平投影并求出侧面投影。(10分)

22.求棱柱与圆台相贯线的水平投影和侧面投影。(12分)

23.画出物体的1-1剖面图。(10分)

七、本大题共12分。

24.根据钢筋混凝土梁的结构图,填写钢筋表。

钢筋表

编号
直径
种类
根数
