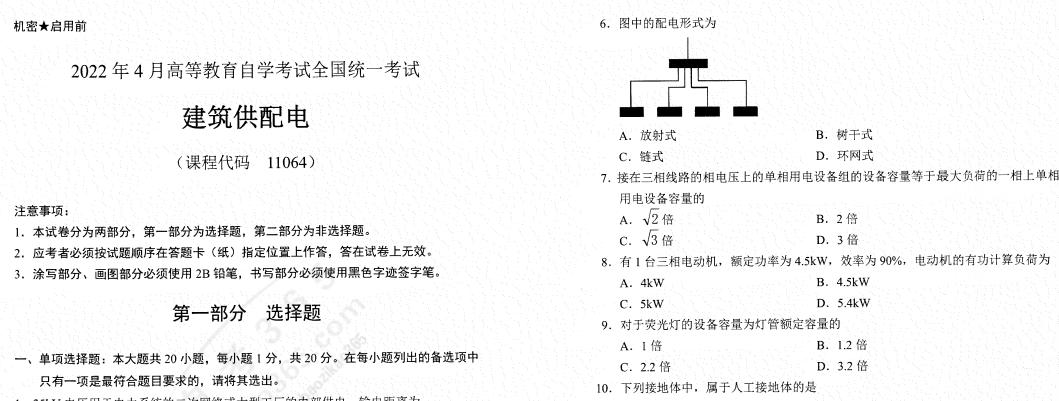

机密★启用前

2022年4月高等教育自学考试全国统一考试建筑供配电

（课程代码11064）

注意事项：

1. 本试卷分为两部分，第一部分为选择题，第二部分为非选择题。
2. 应考者必须按试题顺序在答题卡（纸）指定位置上作答，答在试卷上无效。
3. 涂写部分、画图部分必须使用2B铅笔，书写部分必须使用黑色字迹签字笔。

点击免费下载：2022年4月高等教育自学考试全国统一命题考试

第一部分选择题

一、单项选择题：本大题共20小题，每小题1分，共20分。在每小题列出的备选项中 只有一项是最符合题目要求的，请将其选出。

1. 35kV电压用于电力系统的二次网络或大型工厂的内部供电，输电距离为

5.发电机的额定端电压规定高于同级电网额定电压的

1. 5% 10%
2. 15% 20%
3. 树干式
4. 环网式
5. 接在三相线路的相电压上的单相用电设备组的设备容量等于最大负荷的一相上单相 用电设备容量的
6. 扼倍 2倍
7. 后倍 3倍
8. 有1台三相电动机，额定功率为5kW,效率为90%,电动机的有功计算负荷为

13. 根据防触电保护方式，采用双重绝缘或加强绝缘作为安全防护，无保护导线的照明 器为
14. 0类照明器 I类照明器
15. II类照明器 D. III类照明器
16. 高度较低房间，如办公室、会议室及仪表、电子等生产车间，宜采用

A.白炽灯 B.卤钙灯

C.细管径直管形荧光灯 D.钠灯

15. 灯具的间距和计算高度的比值称为

A.距高比 B.顶棚空间比

C.地板空间比 D.室空间比

16. 以下低压刀开关的极数适用于三相线路的是

17.某线路的工作电流为33A,此线路的保护元件为额定电流40A的断路器，则线路导

20.以下属于电气设计中强电设计的内容是

二、多项选择题：本大题共5小题，每小题2分，共10分。在每小题列出的备选项中 至少有两项是符合题目要求的，请将其选出，错选、多选或少选均无分。

21.关于建筑施工现场供电，以下说法正确的有

1. 可以利用就近在用变压器供电
2. 可以利用建设单位设立的变压器供电
3. 可以利用附近的高压电网，建筑临时变电所供电
4. 建筑工地配电导线选择首先应按照发热条件来计算
5. 工地的配电线路一般都釆用地下电缆。

23. 以下属于长期连续工作的用电设备有

A.通风机 B.电梯

C.水泵 D.起重机

1. 电焊机
2. 高层建筑供电系统，以下说法正确的有
3. 高层建筑一般性负荷宜采用分区树干式配电
4. 分区树干式每个回路干线配电一般为5〜6层
5. 高层建筑的低压配电干线以垂直敷设为主
6. 电气竖井的平面位置应靠近楼层负荷中心
7. 高层建筑需要配备应急电源
8. 属于热辐射光源的有

A.荧光灯 B.白炽灯

C.高压汞灯 D.金属卤化物灯

E.卤钙灯

三、判断题：本大题共15小题，每小题1分，共15分。判断下列各题正误，正确的在 答题卡相应位置涂“A”，错误的涂“B”，

26. 一般情况下，规定变压器副边的额定电压高于电网额定电压的10%。
27. 变压器中与电源相连的绕组称为原绕组或一次绕组，
28. 一级用电负荷由2个彼此独立，互不影响的电源供电。
29. 熔体的电流越大，熔断的时间就越短。
30. 单台用电设备的尖峰电流就是它的额定电流。
31. 工业厂房的照明供电系统的照明线路与动力线路一般是分开设置。
32. 负荷计算中，同时系数就是需要系数。
33. 生产厂房的照明一般集中在分配电箱内控制。
34. 建筑电气照明的电气系统分为供电系统和配电系统。
35. 应急电源与工作电源间可以并列运行。
36. 对于低压三相线路，当相线的截面为35mm²以上时，其保护线的面积至少为35mm².
37. 高层建筑中容量较大的电梯可以由楼层配电箱供电。
38. 第三类防雷建筑物的避雷网网格尺寸为不大于20mX20m或24mX 16m的网格。
39. 光效较高的有高压钠灯、金属卤化物灯、荧光灯、白炽灯。
40. 色温大于5300K的光源为暖光源，色温小于3300K的光源为冷光源。

第二部分非选择题

四、填空题：本大题共10小题，每小题I分，共10分。

41. 高压开关柜可分为 、手车式（移开式）两大类。
42. 变压器空载时副边 的保证值称为副边额定电压
43. 断路器可以分为塑料外壳式、 两大类。
44. 天然采光照度不同的场所的照明控制方式宜采用 控制。
45. 电源中性点经高阻抗接地且设备金属外壳直接接地的低压配电系统称为 系统。
46. 人工接地体分为垂直接地体和 两类。
47. 第二类防雷建筑物引下线的间隔不大于 。
48. 短时或断续周期工作制电动机（如起重机用电动机等）的设备功率，当釆用利用需 要系数法计算负荷时，是将额定功率统一换算到负载持续率为 时的有功 功率。
49. 对于低压三相交流线路，当相线的截面为25mm2时，其保护线的面积至少为 。
50. 用于确保疏散通道被有效地辨认和使用的照明称为 – 五、计算题：本大题共2小题，每小题10分，共20分。
51. 某办公室长8m,宽6m,高5m,采用YJK-2型双管荧光灯吸顶安装，已知每个 光源的光通量23501m,利用系数0.5,维护系数0.8,若办公室平均照度要不小于 3001X,至少需要多少盏YJK-2型双管荧光灯？
52. 某会议室采用单相进线，共有照明负荷IkW,插座负荷2kW,空调负荷4kW；若 需要系数=0.9,功率因数=0.85。求会议室总进线的R、P。、Sc、4。

六’识图题：本大题共3小题，每小题5分，共15分。

根据图1,回答以下问题。图中（1）处所表示的接地类型为  ;

图中（2）处所表示的接地类型为  ；

图中（3）处所表示的接地类型为  ；

图中（4）处所表示的接地类型为  , 图中（4）处所表示的地装置的电阻应小于  。

54.根据图2的照明平面图中，al照明回路控制方式为一极开关控制  盏灯,

若照明灯具釆用一极开关控1盏灯的方式,则应釆用的开关图例符号为  : a2回路连接了  个插座，单相插座的额定电压为  V；图中的数

55.图2中釆用YG2型的双管荧光灯，吊管式安装，每个光源的功率为28W，安装高

度为2.5m,请写出图2照明平面图灯具标注：  ,

七、设计题：本大题共I小题，每小题10分，共1（）分，

56.某住宅配电箱采用单相进线,住宅配电箱有3条回路，N1：回路为照明回路，N2回 路为普通插座回路，N3回路为空调回路，其中，照明回路的导线截面积为2.5mm2, 空调及插座回路的导线截面积为4mm2。配电箱进线及出线均安装了型号为C65的 断路器为保护元件。根据下图中给出的材谷，设计出该住宅的配电箱系统图。
