自学考试大纲：07743机械设计基础（一）完整版文档下载

[07743]

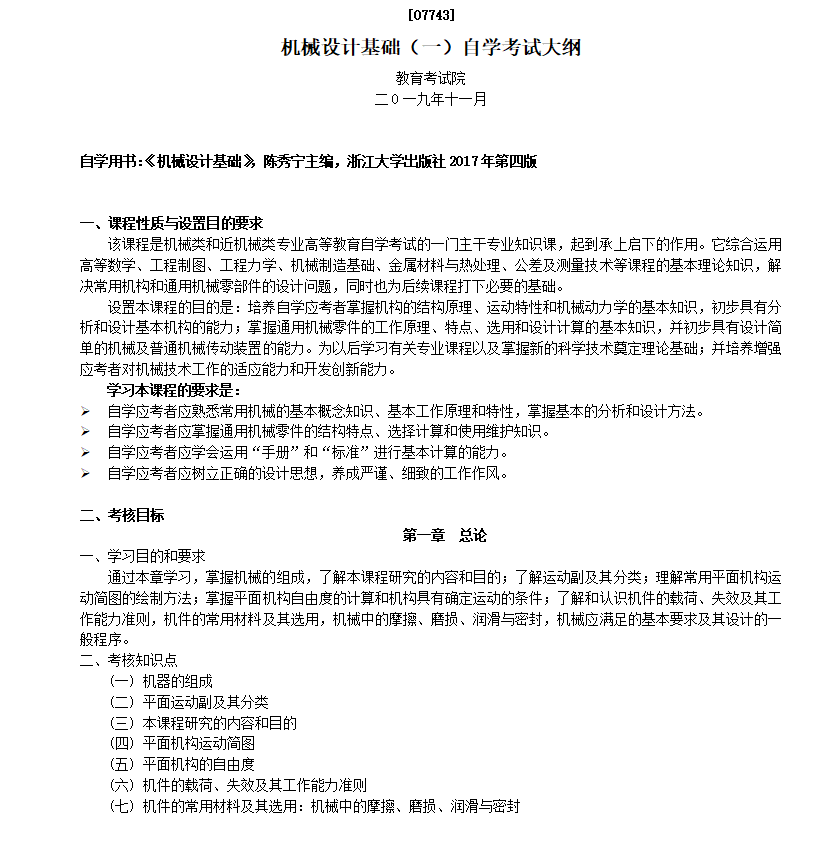

机械设计基础（一）自学考试大纲

（07743机械设计基础（一）文档预览，下载链接在底部）
三、题型举例(考试大纲中题型举例仅作参考，实际命题时不受此限)
考试时间：纸笔化考试，150分钟,满分100分
一、填空题（每格1分，共20分）
1.按承载情况的不同，直轴可分为心轴、__________和_________三种。
2.凸轮机构是由___________、__________、机架三个基本构件组成的。
二、判断题（每空题1分，共10分）
1.如果小带轮为主动轮，传动比大于1，那么带传动的最大应力点发生在紧边绕上小带轮处。（　 　）
2.蜗杆传动的正确啮合条件之一是蜗杆的端面模数与蜗轮的端面模数相等。（　 　）
三、选择题（每题1分，共25分）
1.有急回特性的平面连杆机构的行程速比系数____________。
A．K=1 B． K1
2.联轴器与离合器的主要作用是____________。
A．缓冲、减震 B．传递运动和扭矩
C．防止机器发生过载 D．补偿两轴的不同心或热膨胀
四．简答与分析题（共15分）
1.试比较尖底、滚子和平底从动件的优缺点，并说明它们的适用场合？（6分）
2.一对渐开线直齿圆柱齿轮的正确啮合条件是什么？（4分）
五、设计计算题（共20分）
1.计算图示机构的自由度。若含有复合铰链、局部自由度和虚约束，请明确指出。（注：图示机构中的几何条件为）（5分）。

2.已知在某二级斜齿圆柱齿轮传动中，1轮为主动轮，4轮的螺旋线方向和转动方向如下图所示。为了使Ⅱ轴轴承上所承受的轴向力抵消一部分，试确定1、2两轮的螺旋线方向和转速方向，2、3两轮轴向力Fa2、Fa3的方向，并将其标在图中。（共6分）

六、结构改错题 (共10分)
图示为用一对圆锥滚子轴承外圆窄外圈窄边相对安装的轴系结构。试按例①所示，指出图中的其它结构错误。
说明：
1.轴承部件采用两端固定式支承，轴承采用润滑脂润滑，毛毡圈密封;
2.同类错误按1处计；
3.试按例①所示，至少指出5处错误，将错误处圈出并引出编号，并在图下做简单说明（倒圆角和倒角不计）。

●举例题型参考答案
一、填空题（每空题1分，共20分）
1. 传动轴，转轴
2. 凸轮，从动件
二、判断题（每空题1分，共10分）
1. √ 2.X
三、选择题（每题1分，共25分）
1.D 2.B
四．简答与分析题（共15分）
1. 答：尖底从动件结构最简单，能实现任意预期的运动规律。但尖底极易磨损，故只适用于轻载、低速的凸轮和仪表机构中；（2分）
滚子从动件，将尖底接触时的滑动摩擦为滚动摩擦，减轻了磨损，改善了工作条件，可以承受较大的载荷，应用也最为广泛；（2分）
平底从动件，凸轮轮廓与从动件底面之间易于形成油膜，故润滑条件较好，磨损小；传力性能较好，传动效率较高，所以常用于高速凸轮机构中，但不能用于带有内凹轮廓的凸轮机构。（2分）
2. 答:一对渐开线直齿圆柱齿轮的正确啮合条件是：两轮的模数（2分）和压力角（2分）必须分别相等。
五、设计计算题（共20分）
1. 解：
由于，因此存在一个虚约束，去掉EF杆（2分），再加上BCE是一个整体，视为一个构件。因此n=3，PL=4,PH=0。
F=3n-2PL-PH=（3分）
